近年来,伴随着穿戴式设备和虚拟现实、增强现实技术的不断发展,微纳传感器得到了广泛应用。公司旗下子公司中科亿海微面向微纳传感器高性能监测与处理应用需求,自主研发了微弱信号检测系列智能SOC产品,该产品通过相应的低噪声芯片设计、MEMS非立项补充等方法,实现对微小信号的读出和监测,可广泛应用于各类微纳传感器驱动接口电路领域。目前已推出的产品主要包括脑电EGG检测电路、微加速度计闭环接口电路、微陀螺仪接口电路、助听器微麦克风接口电路共计四类SOC芯片产品,可广泛应用在医疗、穿戴式设备、游戏、消费电子、汽车电子等相关领域。

一、GeoEGG——脑电EGG检测电路

1)产品简介

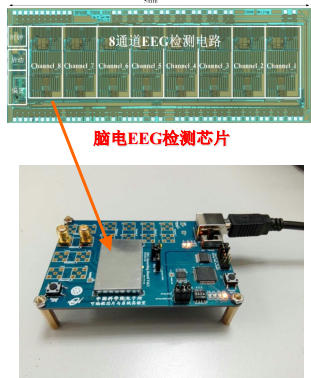

脑电EGG检测电路是一款微小型、低功耗脑电信号检测芯片,其采用低噪声、低失调和低功耗设计工艺,可对极其微弱的脑电信号进行拾取和检出,目前已完成脑电EGG监测芯片的设计和流片工作,并通过应用电路进行了有效验证,其各类信号检出参数均优于国外同系列对标产品,可广泛应用在医疗、可穿戴式、游戏和武器装备等相关领域。

2)主要参数

工作电压(V)    1.8

单通道功耗(μW)   8.1

增益(dB)  81dB/78.2dB/75dB/72.5dB可编程

带宽       110Hz/160/150/210可编程

等效输入噪声(μVrms)        0.8 (<100Hz)

 CMRR(dB)                          >110

PSRR(dB)                            >100

输入阻抗                            >300MΩ

*提供芯片裸片

3)主要特点

多通道支持:支持多通道信号检测,支持最大8通道。

灵活调整:每个通道为差分检测方式,通道的增益和带宽均可调整

可扩展性:支持多芯片扩展功能,可扩充至16-64个通道。

4)应用方向

该产品可广泛应用于脑电监测应用领域,包括医疗、可穿戴式设备、智能家居、游戏等。近年来,伴随着穿戴式设备和脑机融合技术的兴起,该产品未来市场前景巨大。

二、GeoMAU——微加速度计闭环接口电路

1)产品简介

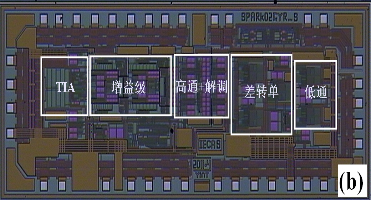

微加速度计闭环接口电路是一款微小型、低功耗微加速度闭环接口芯片,其分别面向三明治和梳齿两种MEMS加速度传感器结构,采用基于模拟力反馈方法实现对可对微弱信号进的拾取和读出。目前已完成微加速度计闭环接口芯片的设计和流片工作,并通过应用电路进行了有效验证,其各类信号检出参数已达到国外同系列对标产品水平,可广泛应用于航空航空、海洋航运、汽车电子、消费电子等相关领域。


2)主要参数

0.35μm CMOS工艺;5V

芯片面积2.5mm*2.5mm

信号带宽1.2kHz

输入范围1.2g

灵敏度:1.8V/g

噪声:1μg/√Hz

*提供芯片裸片

3)主要特点

兼容性:可全面兼容三明治结构和梳齿两种结构MEMS加速度传感器。

高精度:测量精度高,可满足惯性导航应用需求。

微小型化:具有较小的体积和极低的功耗。

4)应用方向

该产品可广泛应用于为微加速度计生产领域,相关集成产品可广泛应用于航空航天、航海航运、野外勘探、工业控制、汽车电子、消费电子等领域。近年来,伴随着穿戴式设备和高精度惯导技术的进一步发展,该产品未来市场前景巨大。





三、GeoAVG——微陀螺仪接口电路

1)产品简介

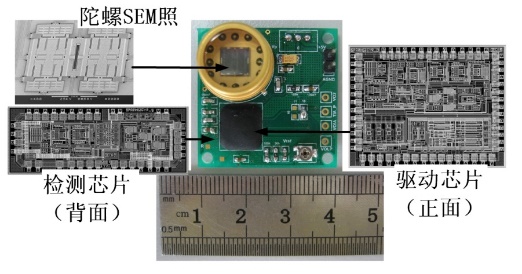

微陀螺仪接口电路是一款微小型、低功耗微陀螺仪接口,包括驱动芯片和检测芯片,其主要面向音叉结构体硅工艺的振动式微陀螺,通过开环检测与基于AGC-PI结构的闭环驱动相结合的方式实现对微小信号的拾取和读出。目前已完成微陀螺仪接口芯片的设计和流片工作,并通过应用电路进行了有效验证,其各类信号检出参数已达到国外同系列对标产品水平,可广泛应用于航空航空、海洋航运、汽车电子、消费电子等惯性导航相关领域。



2)主要参数

0.35μm CMOS工艺;5V

面积:驱动芯片2.5×2 mm2

面积:检测芯片2.9×1.1mm2

*提供芯片裸片

3)主要特点

稳定性:检测信号输出值线性稳定,在标度因子8.5mV/°/s,输入角速度范围±200 °/s的情况下,非线性控制在2‰。

高精度:测量精度高,最小分辨率可达±0.1/°/s。

低噪声:具有良好的抗噪声性,输出噪声电压90µV/rtHz等效输入角速度噪声0.01°/s/rtHz。

4)应用方向

该产品可广泛应用于为微陀螺仪产品生产领域,相关产品可广泛应用于航空航天、航海航运、野外勘探、工业控制、汽车电子、消费电子等惯性导航应用领域。近年来,伴随着航空航天和汽车电子、消费电子产业的迅猛发展,该产品未来市场前景巨大。

四、GeoBTE——微助听器模拟前端接口电路

1)产品简介

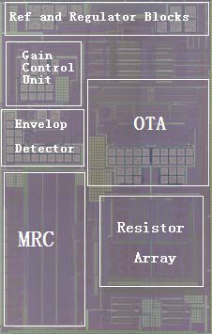

助听器麦克风接口电路是一款微小型、低功耗助听器模拟前端接口芯片,其主要面向助听器前端模拟信号采集和滤波需求,采用双模反馈方式实现对微弱信号进的拾取和读出。目前已完成助听器模拟前端接口电路的设计和流片工作,并通过应用电路进行了有效验证,其各类信号检出参数已达到国外同系列对标产品水平,可应用于高灵敏度助听器产品中。

2)主要参数

最小工作电压(V)                 1V

单通道功耗(μW)                 78 (@1V @最大增益下)

等效输入噪声(μVrms)         2

最大增益       27~39dB

带宽              100~10kHz

THD (dB)       -60 @ 输出摆幅500mVp-p

*提供芯片裸片

3)主要特点

自动增益:可根据声强进行自适应增益调整,在放大微弱信号的同时保护听力。

稳定性:检测信号输出值线性稳定,

灵活性:自动增益拐点阈值和压缩比率可调,用户可灵活定制。

4)应用方向

该产品可应用于助听器等精密声学仪器和装备的生产领域,相关集成产品可广泛应用于电力能力、工业控制、医疗仪器等领域。近年来,伴随着大健康产业的进一步发展,该产品未来市场前景巨大。
